腾讯视频首钢演播集群是亚洲最大的体育演播集群，也是全球最顶级的演播集群之一，承载了包括NBA、CBA、电竞、网球在内的多个腾讯体育赛事转播服务。
在首钢演播群建设之初，IHSE思奕就为其提供并搭建了光纤KVM解决方案。除此之外，IHSE与腾讯视频的项目还包括了四德演播室、新大楼演播室、24讯道转播车、移动演播套装等。
今天就与大家分享首钢演播群中KVM解决方案的应用。

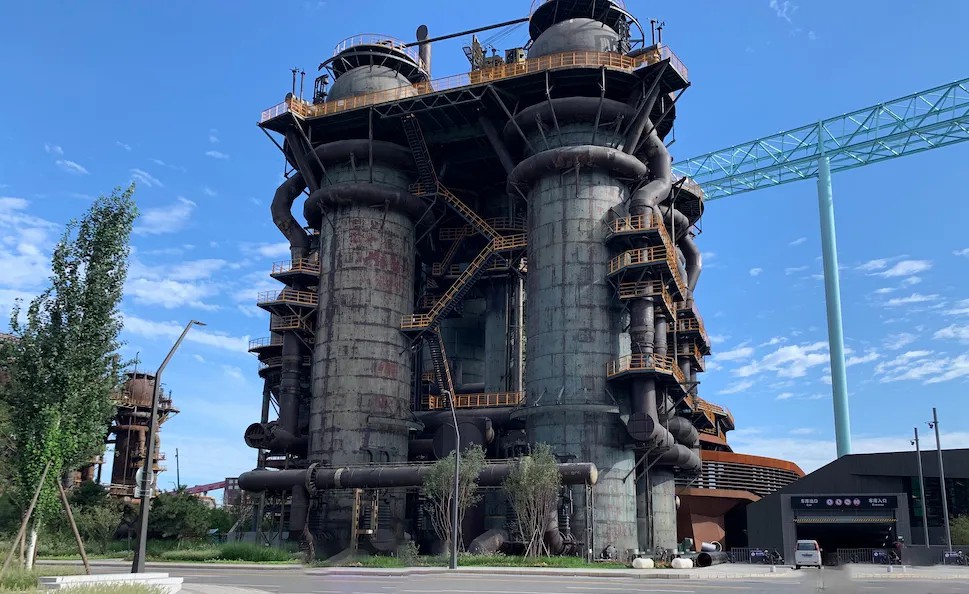

演播群位于五环外的首钢园区里，共有七个演播室和两个赛事解说间，包括一个占地242平米的大型多功能全交互式的综合演播室和一个占地205平米的综合演播室。

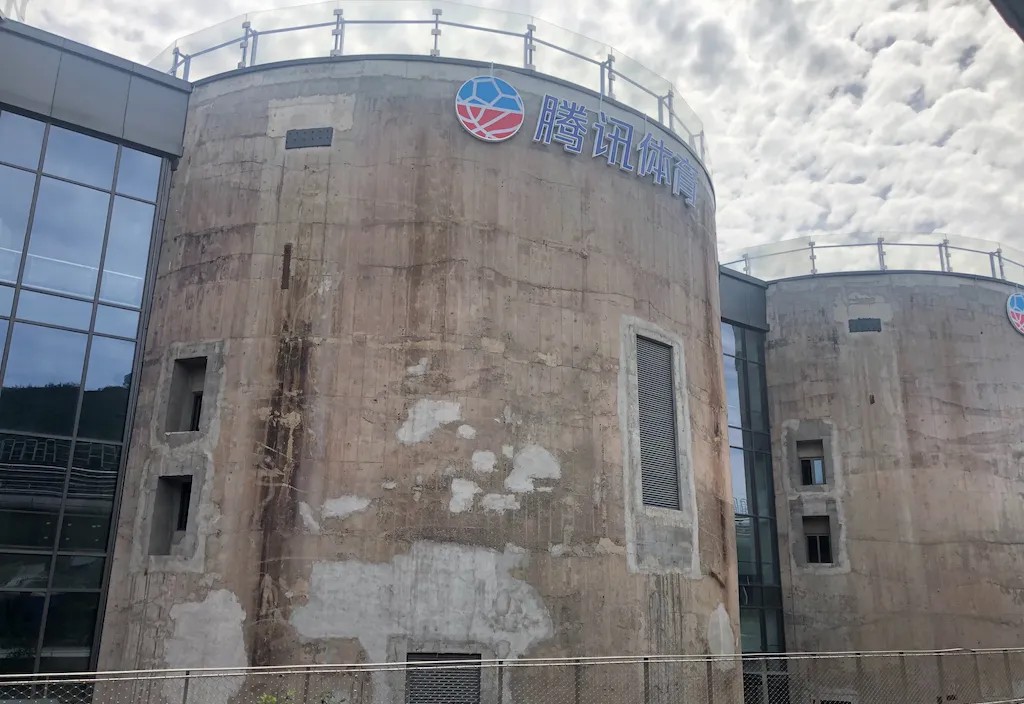

本项目将首钢园区内的废料存储筒仓改造成演播室，筒仓为圆柱形，筒仓内直径21m，顶高18m。根据规划需求将筒仓分割成B1层、1层、3层，共设计6个演播室和3个解说间。
其中，B1层为技术用房，包括导播室、中心机房、总控室、3个解说间、配电室等；1层为1间242㎡演播室和1间205㎡演播室；3层为1间140㎡虚拟演播室及导播室、3间40㎡演播室及导播室，能够同时进行9场赛事的直播。

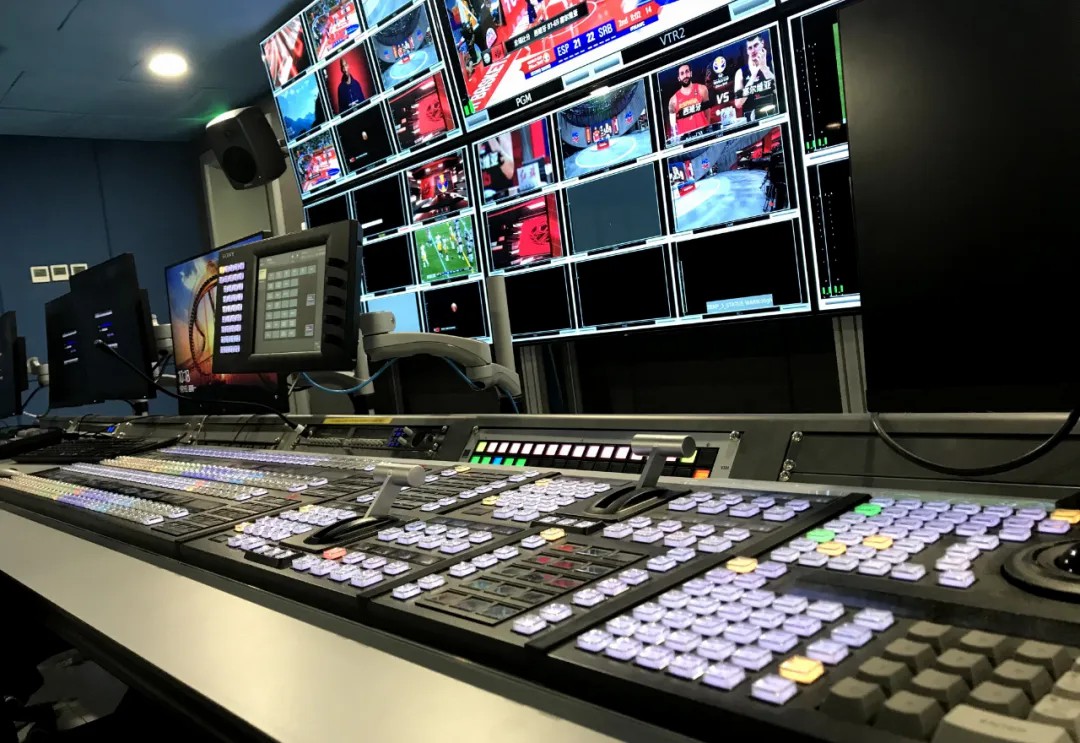

演播室配备IP化高清视音频系统、全自动高清摄像机、全自动跟踪和AR系统以及满足未来4K标准的视频系统。
需将视频、音频、媒资（内容资产）、收录、灯光控制进行整合，终端约1300个。运营人员、导播等人员可以进行统一调度和集中控制，实现各系统的程序联动，使系统配合更精确、紧密，降低运营成本，同时满足腾讯体育全天候不停机直播。

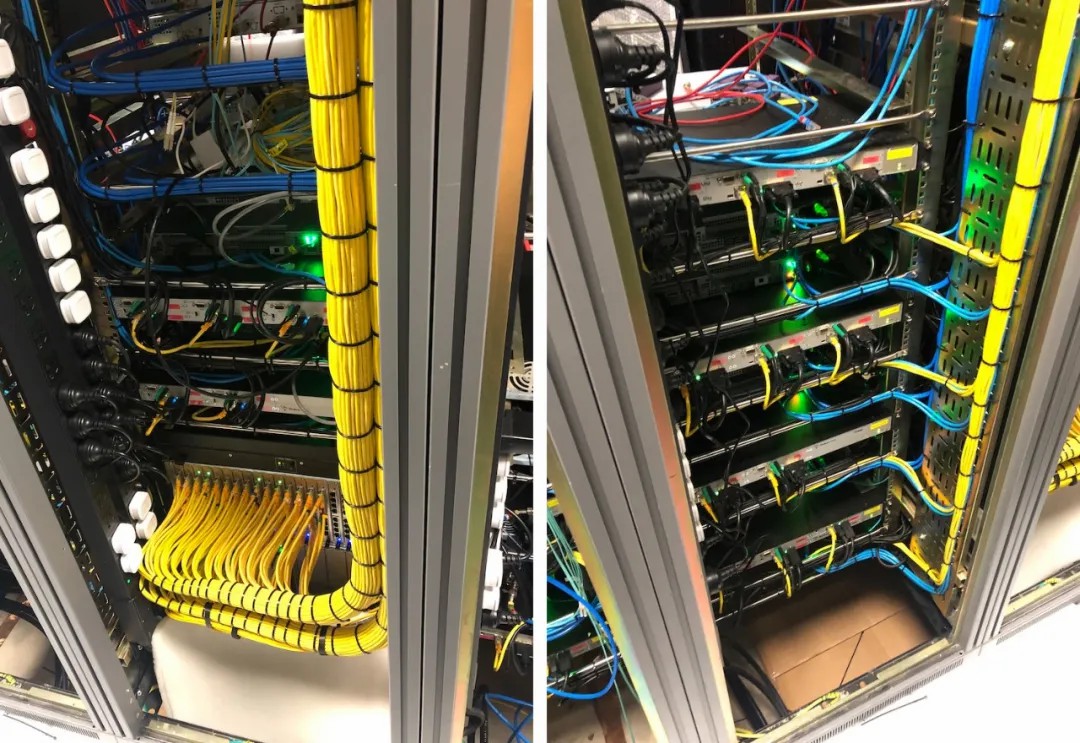

为满足人员与设备的统一调度及管理，首钢演播室使用了IHSE光纤KVM系统，实现灵活工位、人机分离、多系统操作、简化工作布局等需求。

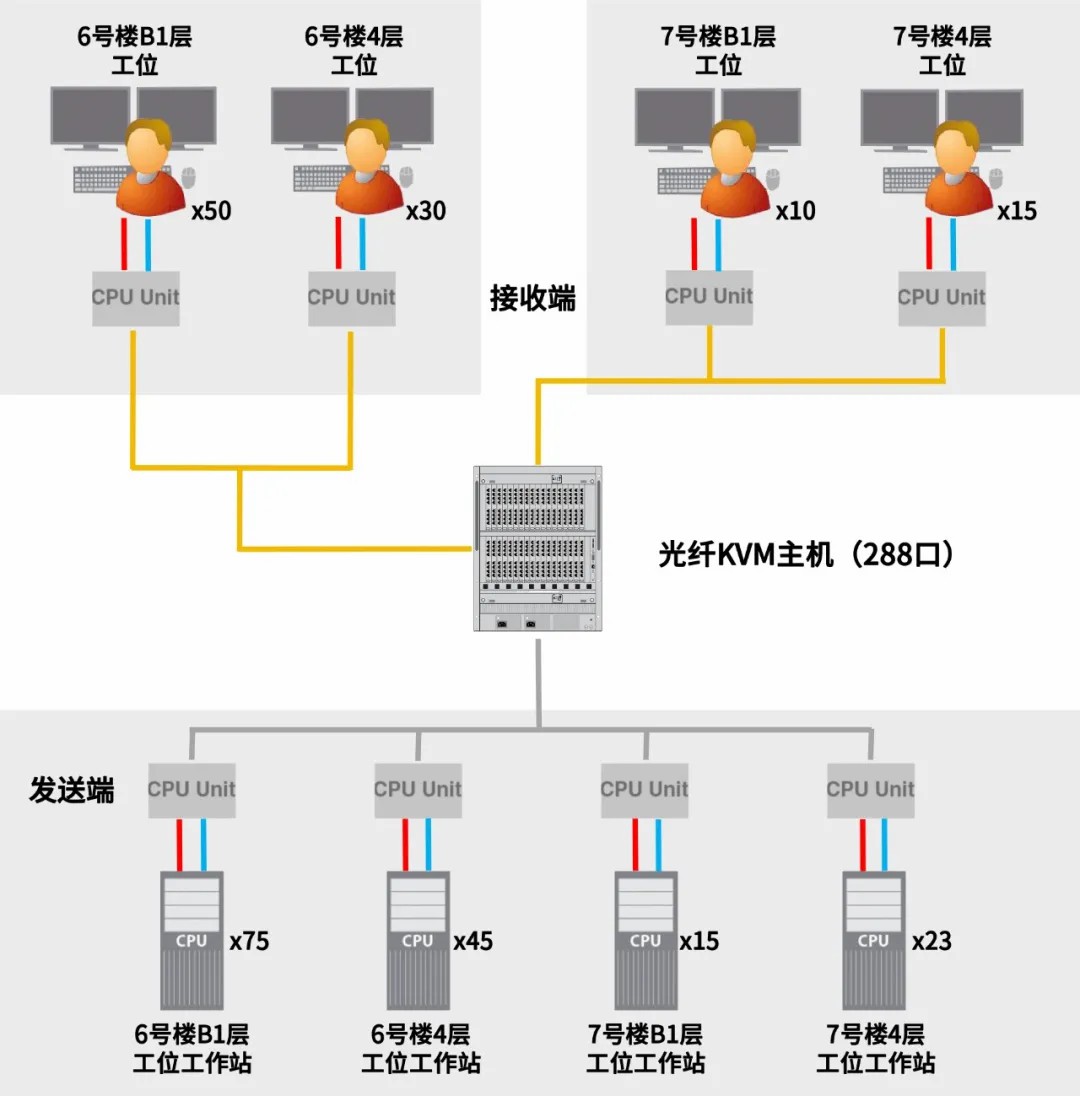

产品规模为288主机，操作人员可通过一套键盘鼠标控制多台服务器，支持即时切换、USB2.0/3.0、冗余架构、光纤和双绞线的接入方式，具有远程监控功能，如系统节点出现故障，可以通过远程监控软件进行实时故障点排查。
发送端：根据具体系统需求，配置发送端129个，其中87个HDMI接口（DP转HDMI线缆87根），32个VGA接口，10个DVI接口，含3个USB2.0接口，4个USB3.0接口，74个音频接口；支持最高分辨率1920*1080 @60Hz；为节省机柜空间及后期方便维护，发送端采用机架式机箱结构设计，支持刀片式安装，支持双供电接口；使用网线连接来传输，传输距离：CAT X≥100m。
接收端：根据具体系统需求，配置接收端85个，全部采用HDMI接口，含3个USB2.0接口，4个USB3.0接口，53个音频接口，支持最高分辨率1920*1080 @60Hz；使用单模光纤连接传输，传输距离：单模光纤≥800m。
多区域互联互通：可实现多级级联与区域联动，通过同一套KVM系统访问来自不同网络的虚拟机，从远程安全地工作。
冗余机制：采用冗余架构，保障系统运行，所有业务无影响。
跨平台操作，信息共享：只需一套键盘鼠标，操作人员即可在多个系统或平台之间平滑切换，流畅操作，并与其他工位进行坐席协作与信息共享。
一人多机操作：多终端一套鼠标键盘跨坐席显示屏无缝即时操作。
自由工位：操作人员根据自身权限，可实现在不同工位的灵活办公，新业务也可根据实际情况对工位进行实时调整，满足职能互换、权限互换、组别互换等应用场景。
未来扩展能力：系统核心引擎设备为模块化可扩展架构，本次系统核心引擎设备留有充足的余量接口，未来用户新增设备可轻松接入。

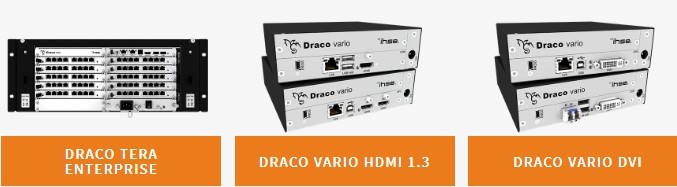

使用产品
DRACO TERA ENTERPRISE
Draco tera enterprise 是一种高性能的模块化矩阵系统，用于通过Cat X、光纤和SDI进行高清视频、音频和数据的双向信号分配。最多可提供48、80、160、288和576个I/O端口。
DRACO VARIO DVI
Draco vario DVI扩展器使用户可以从远程工作站（包括显示器、键盘、鼠标和其他外围设备）实时访问DVI和VGA计算机。
DRACO VARIO HDMI 1.3
Draco vario HDMI扩展器使用户可以从远程工作站实时访问HDMI计算机，包括监视器，键盘，鼠标，扬声器和其他外围设备。
